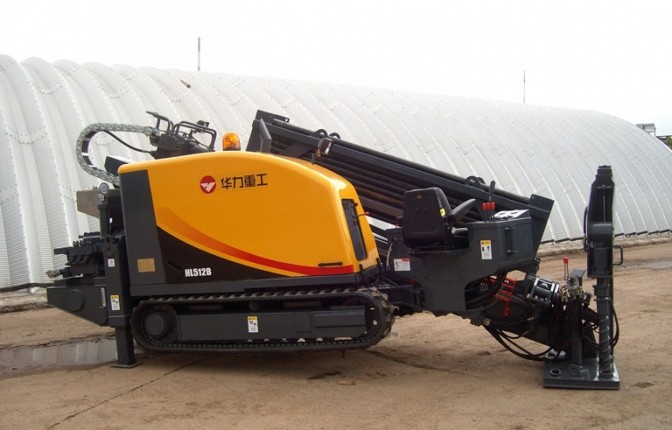

Технические характеристики HL 512 B
| Основные данные | |
| Вес буровой установки (т.) | 8.5 |
| Длина, см. | 566 |
| Ширина, см. | 196 |
| Высота, см. | 212 |
| Вместимость кассеты для буровых штанг (шт.) | 50 |
| Напряжение системы питания (В) | 24 |
| Дизельный двигатель | |
| Название | Cummins 4BTA3.9 |
| Тип | с турбонадувом, 6 цилиндровый, с водяным охлаждением, |
| Объем двигателя (л) | 3.9 |
| Мощность двигателя (в кВт/ л.с.) | 93/220 |
| Основные рабочие параметры | |
| Макс. Тяговое усилие (кН) | 120 |
| Макс. усилие подачи (кН) | 80 |
| Макс. крутящий момент (Нм) | 4500 |
| Макс. скорость вращения (об. /мин) | 0-110 |
| Угол забуривания (°) | 10-22 |
| Гидравлическая система анкерения | + |
| Гидравлическая система подачи штанг | + |
| Ходовая часть с прорезиненными гусеницами | + |
| Макс. диаметр строящегося трубопровода | Ф315 – длина 100м |
| Мин. диаметр строящегося трубопровода | Ф63 – длина 300-350м |
| Буровой инструмент | |
| Длина буровых штанг (м) | 3 |
| Диаметр буровых штанг (мм) | 60 |
| Диаметр буровой головки (мм) | 79 |
| Объём резервуаров | |
| Объем топливного бака (в литрах) | 200 |
| Объем гидравлического бака (в литрах) | 170 |
| Объем резервуара для моторного масла (в литрах) | 8 |
|
Насос для бурового раствора |
|
| Маск. давление насоса подачи бурового раствора (МПа) | 9 |
| Макс. производительность насоса высокого давления (Л/мин) | 240 |
| Поддерживаемая система локации | DIGITRAK, ECLIPSE |
| Глубина локации (м) | 12\23 |
Комплектация установки Hanlyma HL 512 B
| Наименование | Спецификация | Кол-во |
| Основная машина | ||
| Установка для горизонтального направленного бурения на гусеничном ходу | HL512B | 1 ед. |
| Установка для перемешивания бурового раствора | 3м³ | 1 ед. |
| Дополнительные принадлежности основной машины | ||
| Анкерный болт | 2 шт. | |
| Зажимные клинья | 8 клиньев в наборе | 1 набор |
| Всасывающий рукав | 1 набор | |
| Рем. комплект дизельного двигателя | 1 набор | |
| Рем. комплект бурового насоса | 1 набор | |
| Инструменты | 1 ящик | |
| Документы | сертификат качества, руководство по эксплуатации | 1 набор |
| Буровой инструмент | ||
| Буровая головка | 1 шт. | |
| Буровая штанга | Φ60×3м | 50 шт. |
| Коннектор | 1 шт. | |
| Шестиугольная муфта | 1 шт. | |
| Расширитель со встроенным вертлюгом (20т) | Φ250/Φ350/Φ400/Φ500 | 1 набор |
| Вертлюг | 20T | 1 шт. |
| Переходник на риммер | 1 шт. | |
| Восьмиугольная муфта | 1 шт. | |
| Глушка мама, глушка папа | 1 набор | |
