Технические характеристики:
|
Модель |

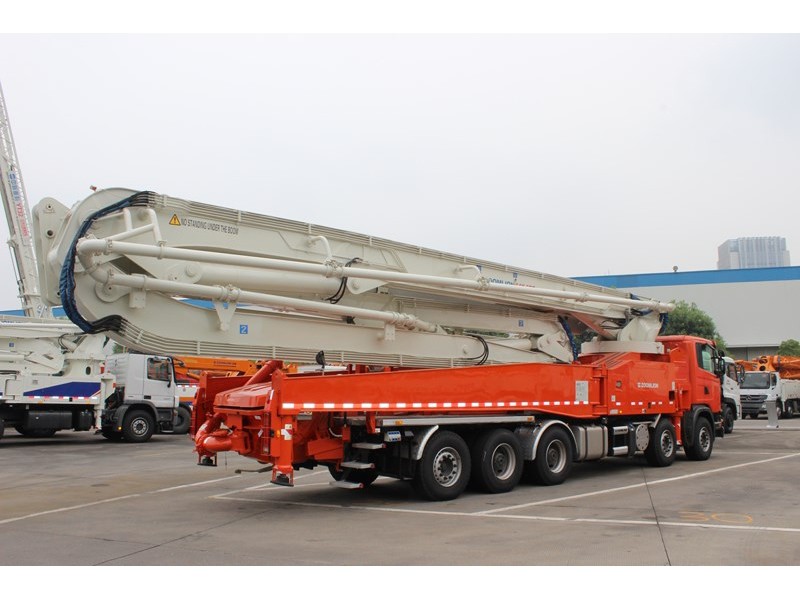

ZLJ5530THBK 63X-6RZ |
|
|
Насосная система |
Максимальная теоретическая производительность м3/час |
200/140 |
|
Максимальное давление подачи бетона МПа |
8.3/12 |
|
|
Номинальное рабочее давление МПа |
35 |
|
|
Частота накачки мин-1 |
30/21 |
|
|
Объём загрузочного бункера л |
600 |
|
|
Высота загрузки мм |
1540 |
|
|
Гидравлическая система |
закрытая |
|
|
Тип распределительного клапана |
S-клапан |
|
|
Диаметр/ход гидроцилиндра мм |
φ150×2100 |
|
|
Диаметр/ход бетонного цилиндра мм |
φ260×2100 |
|
|
Охлаждение гидравлического масла |
Воздушное охлаждение |
|
|
Рекомендуемая осадка см |
12-23 |
|
|
Максимальный размер наполнителя мм |
40 |
|
|
Стрела |
Тип конструкции |
63X-6RZ |
|
Максимальная зона досягаемости по вертикали м |
62.6 |
|
|
Максимальная зона досягаемости по горизонту м |
57.6 |
|
|
Максимальная глубина досягаемости м |
45.5 |
|
|
Угол вращения |
±270° |
|
|
Количество секций |
6 |
|
|
Длина секций мм |
13000/10070/9880/12700/8450/4500 |
|
|
Угол изгиба секций |
90°/180°/180°/240°/200°/120° |
|
|
Внутренний диаметр трубы мм |
125 |
|
|
Длина оконечного шланга мм |
3000 |
|
|
Минимальная высота для открытия стрелы мм |
16650 |
|
|
Аутригеры (передние×задние×боковые) мм |
11280×13335×11440 |
|
|
Шасси и машина |
Модель шасси |
SCANIA G470 10×4 Европа |
|
Межосевое расстояние мм |
1940+4160+1445+1305 |
|
|
Тип двигателя |
DT12 06 |
|
|
Максимальная мощность двигателя кВт/(об/мин) |
345/2200 |
|
|
Максимальный крутящий момент двигателя N.m/(об/мин) |
2200/1050-1350 |
|
|
Рабочий объём двигателя см3 |
11705 |
|
|
Объём топливного бака л |
400 |
|
|
Полная масса кг |
53000 |
|
|
Габаритные размеры (Д×Ш×В) мм |
15840×2500×4000 |
|
|
Другое |
Тип смазки |
Энергосберегающая автоматическая смазка |
|
Объём масляного бака гидросистемы л |
1050 |
|
|
Режим управления |
ручной+дистанционный |
|
|
Максимальное давление водяного насоса МПа |
7 |
|
|
Емкость водяного резервуара л |
500 |
|
|
Способ очистки труб |
Водяная/сухая чистка
|
|
