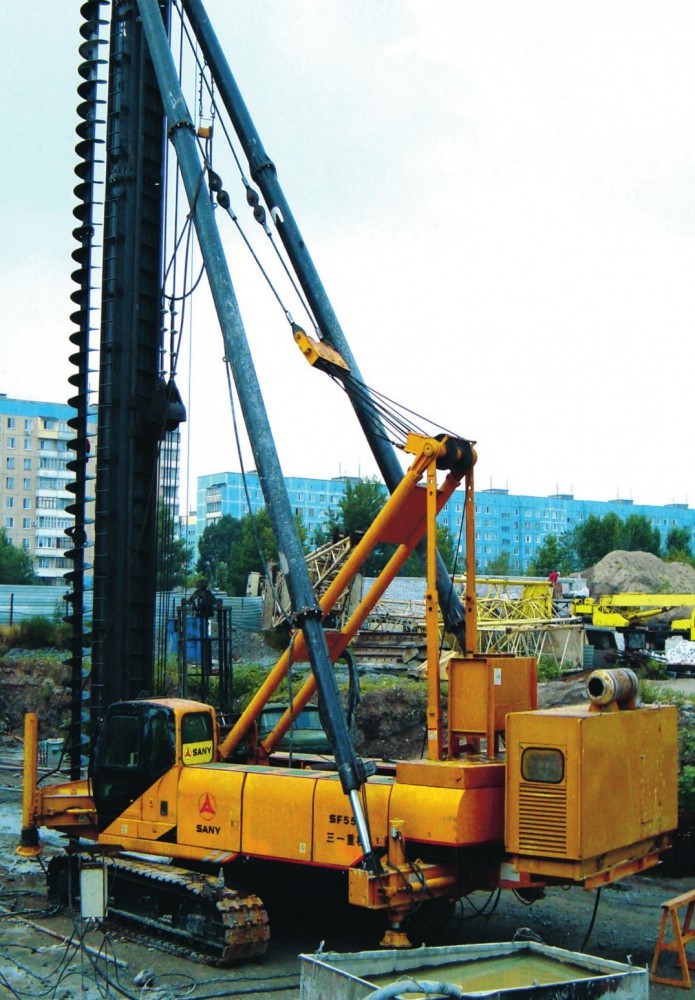

Технические характеристики сваебойной установки SANY SF558

Общие сведения
Производитель	SANY Heavy Industry Co. Ltd. (SANY Group Co. Ltd.)
Модель	SANY SF558
Тип	Установка сваебойная электрогидравлическая универсальная на гусеничном ходу
Главная лебёдка сваебойной установки SANY SF558
Натяжение троса главной лебёдки на 1-м слое, кН	94
Диаметр троса главной лебёдки, мм	20
Тросоёмкость барабана / длина троса главной лебёдки, м	350
Скорость наматывания главной лебёдки, м/мин.	0 … 20,5
Лебёдка подъёма мачты сваебойной установки SANY SF558
Натяжение троса лебёдки подъёма мачты на 1-м слое, кН	87
Диаметр троса лебёдки подъёма мачты, мм	20
Тросоёмкость барабана / длина троса лебёдки подъёма мачты, м	175
Скорость наматывания лебёдки подъёма мачты, м/мин.	0 … 13,5
Вспомогательная лебёдка сваебойной установки SANY SF558
Натяжение троса вспомогательной лебёдки на 1-м слое, кН	88
Диаметр троса вспомогательной лебёдки, мм	20
Тросоёмкость барабана / длина троса вспомогательной лебёдки, м	150
Максимальная скорость наматывания вспомогательной лебёдки, м/мин.	21,2
Третья лебёдка сваебойной установки SANY SF558
Натяжение троса третьей лебёдки на 1-м слое, кН	88
Диаметр троса третьей лебёдки, мм	20
Тросоёмкость барабана / длина троса третьей лебёдки, м	100
Максимальная скорость наматывания третьей лебёдки, м/мин.	21,2
Ходовая часть сваебойной установки SANY SF558
Скорость передвижения, км/ч	0,1 … 0,28
Cкорость поворота платформы, об/мин.	0 … 1
Угол поворота платформы, град.	360
Ходовая часть, тип	гидравлический гусеничный
Давление в гидравлической системе, МПа	29,5
Габаритная ширина по гусеницам в невыдвинутом положении, мм	3400
Габаритная ширина по гусеницам в выдвинутом положении, мм	4400
Ширина гусеничного башмака, мм	760
Длина опорной поверхности гусеницы, мм	4790
Преодолеваемый подъём (для базовой машины), град.	22
Мачта сваебойной установки SANY SF558
Способ опоры мачты	трёхточечный
Максимальная высота мачты, м	36
Длина мачты в комбинациях, м	21; 24; 27; 30; 33
Расстояние между центрами двух больших направляющих, мм	600
Расстояние между центрами двух малых направляющих, мм	330
Допустимое усилие извлечения, кН	600
Наклон мачты вперёд, град.	10
Наклон мачты назад, град.	15
Электромоторы сваебойной установки SANY SF558
Мощность электромотора главной лебёдки, кВт (л.с.)	30 (40)
Мощность электромотора лебёдки подъёма мачты, кВт (л.с.)	22 (29)
Мощность электромотора вспомогательной лебёдки, кВт (л.с.)	9 (12)
Мощность электромотора масляного насоса, кВт (л.с.)	45 (60)
Веса и размеры сваебойной установки SANY SF558
Противовес	5 × 3,3 т
Давление на грунт (без рабочего оборудования), МПа	0,109
Габаритная длина в транспортном положении, мм	10540
Габаритная ширина в транспортном положении, мм	3400
Габаритная высота в транспортном положении, мм	3268
Габаритная длина в рабочем положении, мм	9800
Габаритная ширина в рабочем положении, мм	5600
Габаритная высота в рабочем положении, мм	35600
Полная масса (с противовесом), т	86,6
Шасси сваебойной установки SANY SF558
Тип шасси	телескопическое шасси крупнотоннажного гусеничного крана
Габаритная ширина (гусеницы в невыдвинутом положении), мм	3400
Габаритная ширина (гусеницы в выдвинутом положении), мм	4400
Длина гусеницы, мм	5600
Расстояние между центрами колёс гусеницы, мм	4790
Минимальный дорожный просвет, мм	365
Площадь опорной поверхности гусеницы, кв.м	7,66
Давление на грунт (без нагрузки), МПа	0,109

Конфигурация мачты сваебойной установки SANY SF558

Максимальная высота мачты: 36 м

Длина мачты в комбинациях: 21; 24; 27; 30; 33 м

Мачта сваебойной установки SANY SF558
Длина мачты	Комбинация мачты, стрелового каната и подкоса
21 м		трос
		мачта
		подкос
24 м		трос
		мачта
		подкос
27 м		трос
		мачта
		подкос
30 м		трос
		мачта
		подкос
33 м		трос
		мачта
		подкос
