ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Дизельный двигатель | |
| Модель | Cummins 6ВТА5.9-C180 |
| Объем | 5,9 л (1,56 галлона США) |
| Мощность | 132 кВт (180 л. с.) |
| Номинальная скорость вращения (заводская установка) | 2200 об./мин |
| Бурильная способность | |
| BQ | 1000 м (3280 футов) |
| NQ | 700 м (2296 фута) |
| HQ | 500 м (1640 фута) |
| PQ | 300 м (984 фута) |

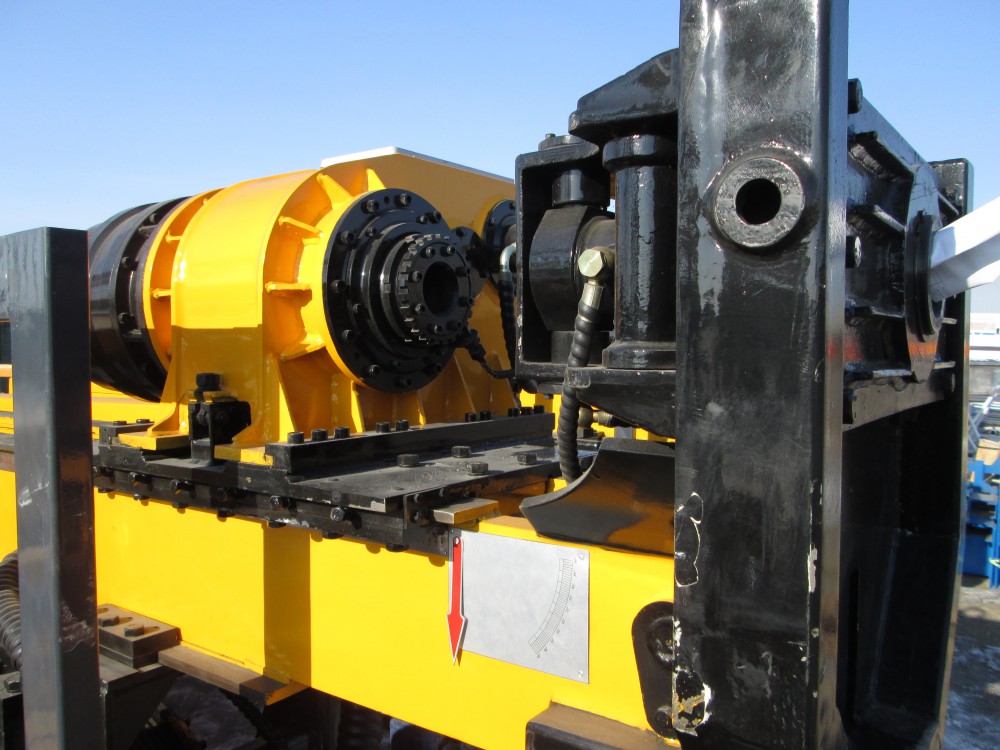

| Буровая головка | |
| Мотор вращения | Гидравлический вариативный мотор Производитель: SAUER-DANFOSS |
| Скорость вращения | 4 скорости, бесступенчатая смена 0-1100 об./мин |
| Передаточное число | 1-ая 14,422:1 2-ая 8,171:1 3-я 4,519:1 4-ая: 2,652:1 |
| Открыватель головки | Вращение относительно оси, ручная активация |
| Гидравлический зажимной патрон (PQ) | Гидравлическое открытие, зажатие дисковой пружиной, нормально закрытого типа, аксиальная удерживающая способность 222 400 Н |
| Наибольший крутящий момент | 3700 Н.м (2727 фунт-сила. фут) |
| Диаметр держателя | 121 мм (4,76 дюйма) |
| Наибольшее усилие поднятия шпинделя | 150 кН (33720 фунт-сила) |
| Наибольшее усилие подачи | 60 кН (13480 фунт-сила) |
| Главный насос | |
| Гидравлический насос Аксиально-поршневой с вариативной производительностью Строенный насос для привода ротора, главной лебедки, бурового насоса и канатной лебедки С системой датчиков нагрузки |
Производитель: DANFOSS 1-ый насос: 148 л/мин при 31,5 МПа 2-ой насос: 120 л/мин при 28 МПа 3-ий насос: 50 л/мин при 16 МПа |
| Бак гидравлического масла | |
| Объем | 310 л (82 галлонов США) |
| Главная лебедка | |
| Усилие подъема (один трос) | 57 кН (12814 фунт-сила) (пустой барабан) |
| Скорость подъема (один трос) | 38-70 м/мин (пустой барабан) |
| Диаметр стального троса | 18 мм (0,71 дюйм) |
| Длина стального троса | 50 м (164 фута) |
| Канатная лебедка | |
| Усилие подъема (один трос) | 1200 кг (2646 фунтов) (пустой барабан) |
| Скорость подъема (один трос) | 60-90 м/мин (пустой барабан) |
| Диаметр стального троса | 5,3 мм (0,2 дюйма) |
| Длина стального троса | 1000 м (3280 фута) |
| Мачта | |
| Высота мачты | 9,6 м (31,49 фута) |
| Угол уклона мачты | 0°-90° |
| Угол бурения | 45°-90° относительно горизонтали |
| Тяговое усилие подачи | 15000 кг (33075 фунтов) |
| Усилие подачи | 600 кг (13230 фунта) |
| Тяга штанги | 3 м или 6 м (9,84 фута или 19,68 фута) |
| Ход подачи | 3500 мм (137,80 дюйма) |
| Ход изменения вылета | 600 мм (23,62 дюйма) |
| Буровой насос | |
| Тип | Насос поршневого типа с тройным поршнем |
| Модель | BW160/10 |
| Ход | 70 мм (2,76 дюйма) |
| Давление сброса | 2,5; 4,0; 6,5; 10,0 МПа (363, 580, 943, 1450 фунтов/кв. дюйм) |
| Штангодержатель | |
| Диапазон зажатия | 55,5-110 мм (2,19-4,33 дюйма) При скважине ?154 мм (6,06 дюйма) |
| Другое | |
| Вес (с платформой) | 6100 кг (13450 фунтов) |
| Габариты в рабочем положении (Д?Ш?В) | 5100?2200?2450 мм (200?86,6?96,5 дюйма) |
| Габариты в транспортном положении (Д?Ш?В) | 2430?1540?1450 мм (95,7?60,6?57,1 дюйма) |
