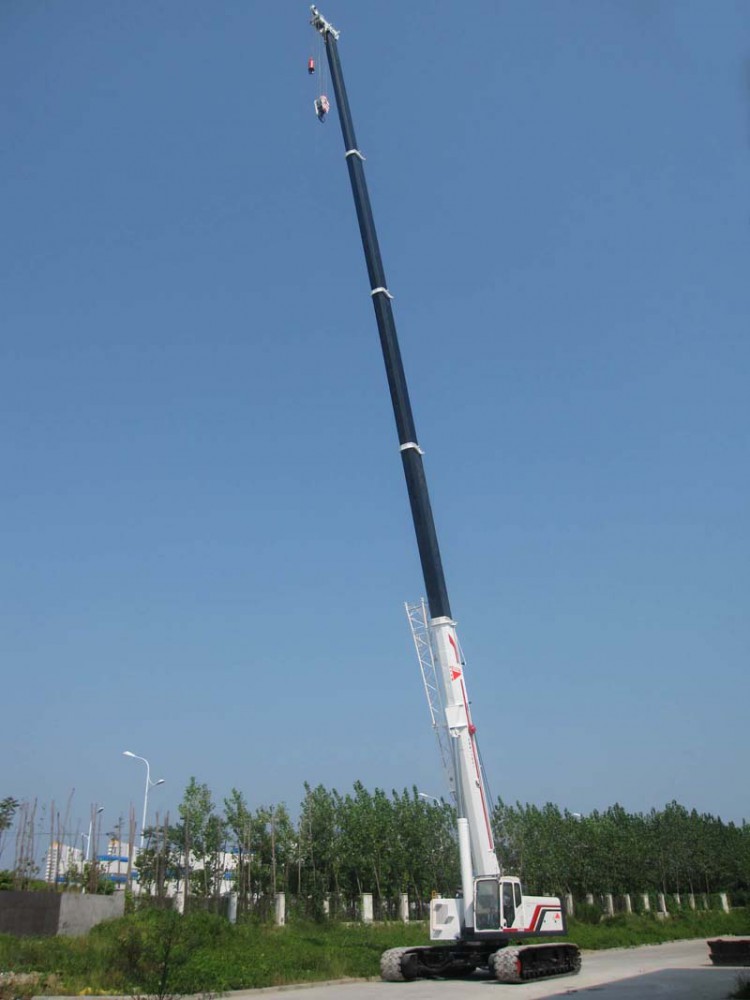

Технические характеристики SMQ500D
| Пункт | Блок | Параметр | ||
| Грузоподъёмность | T | 50 | ||
| Длина основной стрелы | м | 10.8-40 | ||
| Кливер | м | 7.5 | ||
| Основная стрела + гусек | м | 40+7.5 | ||
| Угол стрелы | -2~78 | |||
| Рабочая скорость | Скорость лебедки | вверх | м / мин | 100 |
| вниз | м / мин | 100 | ||
| Скорость поворота | об / мин | об / мин | 0 ~ 1,8 | |
| Путешествовать | км / ч | км / ч | 0 ~ 2 | |
| Максимальный преодолеваемый уклон | % | 40 | ||
| Модель двигателя | Cummins 6BTAA5.9-C205 | |||
| Мощность двигателя / Скорость вращения | кВт при об / мин | 153/2200 | ||
| Вес всей машины | T | 62 (включая противовес) | ||
| Противовес | T | 18 | ||
| Габаритные размеры | мм | 13850X4760X3108 | ||
| Давление на грунт | кг / см 2 | 0.8 | ||
| Радиус работы (м) | SMQ500D График грузоподъёмности | ||||||
| 18т противовес общая длина трека кадра 360 ° эксплуатации | |||||||
| Длина стрелы | |||||||
| 10,8 | 14.4m | 18.1m | 23.5m | 29m | 34.5m | 40m | |
| 3.0 | 50.00 | ||||||
| 3.5 | 49.00 | 36.00 | 30.00 | ||||
| 4.0 | 44.00 | 35.00 | 29.00 | ||||
| 4.5 | 40.00 | 31.50 | 27.00 | 20.00 | |||
| 5.0 | 37.00 | 29.00 | 25.00 | 19.70 | |||
| 5.5 | 30.00 | 28.00 | 23.50 | 19.00 | |||
| 6.0 | 27.00 | 24.50 | 22.00 | 18.00 | 13.90 | ||
| 7.0 | 21.50 | 20.00 | 19.50 | 16.20 | 12.70 | ||
| 8.0 | 17.30 | 16.70 | 16.50 | 14.70 | 11.65 | 9.20 | 7.30 |
| 9.0 | 13.80 | 13.50 | 13.40 | 10.72 | 8.50 | 6.80 | |
| 10.0 | 11.50 | 11.30 | 12.20 | 9.88 | 7.90 | 6.35 | |
| 11.0 | 9.80 | 9.70 | 10.40 | 9.00 | 7.30 | 5.90 | |
| 12,0 | 8.30 | 8.80 | 8.50 | 6.90 | 5.55 | ||
| 14.0 | 6.20 | 6.70 | 7.20 | 6.00 | 4.80 | ||
| 16,0 | 5.20 | 5.80 | 5.10 | 4.30 | |||
| 18,0 | 4.00 | 4.50 | 4.50 | 3,78 | |||
| 20,0 | 3.70 | 4.00 | 3.35 | ||||
| 22,0 | 3.00 | 3.30 | 3.00 | ||||
| 24,0 | 2.40 | 2.70 | 2.80 | ||||
| 26,0 | 2.20 | 2.40 | |||||
| 28,0 | 1.80 | 1.90 | |||||
| 30,0 | 1.60 | ||||||
| 32,0 | 1.30 | ||||||
| множественный | 12 | 10 | 8 | 6 | 4 | 3 | 3 |
| Крюк | Главная масса крюк 575kg | ||||||
| Примечание: 1. Когда длина бума 10,8, нагрузка поездки 70% от номинальной нагрузки. 2. Когда длина бума 14.4m 18.1m и, нагрузки путешествия 50% от номинальной нагрузки. 3. В других обстоятельствах, рабочая нагрузка и без нагрузки запрещены. 4. Когда рабочая нагрузка, земля должна быть горизонтальной и скорость движения должны под или на низкой скорости. 5. Блок для загрузки является Тон. |
|||||||
 |
