Технические характеристики

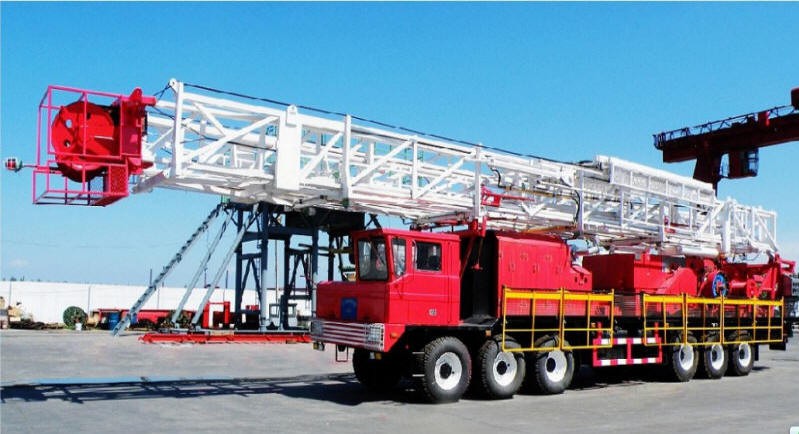

| Модель | Мобильная буровая установка (МБУ) ZJ20 |
| Общие данные | |
| Максимальная нагрузка на крюке | 1470, кН |
| Условная глубина бурения (колонной 28 кг/м) | 2000, м |
| Скорость подъема крюка без нагрузки | 1,31 м/с |
| Габаритные размеры в транспортном положении | 20,1х3,2х4,4 м |
| Масса | 56, т |
| Буровая лебедка | |
| Лебедка | В двухбарабанном исполнении |
| Модель двигателя | САТ 3412 или по согласованию |
| Мощность двигателя | 485, кВт |
| Трансмиссия | ALLISON-S6610 / ALLISON- CLBT6061 |
| Расчетная мощность на входном валу подъемного агрегата | 650, л.с. |
| Привод буровой лебедки | Механический |
| Диаметр и длина барабана лебедки | 480х914,5, мм |
| Тип спиральной проточки барабана лебедки | Lebus |
| Количество передач лебедки | Передних-5, задняя-1 |
| Привод шпилевой катушки для свинчивания/развенчивания труб | Гидравлический |
| Основной тормоз лебедки | Ленточный или дисковый (гидравлический) |
| Тип вспомогательного тормоза лебедки 22”SR | Гидродинамический |
| Аварийный привод лебедки | По выбору |
| Число струн талевой системы | 8, шт |
| Диаметр каната | 29, мм |
| Вспомогательная лебедка | |
| Привод вспомогательной лебедки | Гидравлический |
| Грузоподъемность | 2,5, т |
| Диаметр каната | 14, мм |
| Предохранительные устройства 1/2 | 1)автоматический тормоз, 2)защита от перегрузок |
| Мачта | |
| Тип мачты | Телескопическая, двухсекционная |
| Высота мачты | 35, м |
| Буровое основание | телескопическое |
| Высота до подроторных балок | 3,7, м |
| Высота балкона | 20/21,5, м |
| Наземное подвышечное основание мачты | Фундамент |
| Максимально допустимая скорость ветра при поднятии/опускании мачты | 30 км/ч |
| Ветровая нагрузка | 100, км/ч |
| Ротор | |
| Модель ротора | ZP175 |
| Диаметр проходного отверстия | 444,5 , мм |
| Максимальная статистическая нагрузка на стол ротора | 150 т |
| Привод ротора | Механический |
| Трансмиссия привода ротора | карданный вал через КПП |
| Приводная мощность | 300 л.с. |
| Вертлюг | |
| Модель вертлюга | SL160 |
| Максимальная нагрузка | 1600, кН |
| Номинальное рабочее давление | 34,5 МПа |
| Крюкоблок | |
| Модель крюкоблока | YG150 |
| Максимальная нагрузка | 1500, кН |
| Предохранительная защелка | Пружинного типа |
| Транспортная база | Самоходный тягач |
| Колесная формула шасси | 12×8 |
| Минимальный радиус поворота | 36, м |
| Минимальный клиренс | 340, мм |
| Давление пневмосистемы/ гидросистемы | 0,9/14, МПа |
| Напряжение сети управления/ освещения/ силовой | 24/220/380, В |
| Аварийный генератор | По согласованию |
| Модель бурового насоса | F800, F1000, 3NB800, 3NB1000, PZ8, PZ9 или по согласованию |
| Количество буровых насосов | 2 |
| Общий объем емкостей бурового раствора | 160, м3 |
